Les anneaux de suspension CLRL/CLR sont des pinces circulaires en deux parties fixées l'une à l'autre par une paire de boulons en acier. L'une des paires de pattes de fixation est verrouillée dans les anneaux de suspension d'un diamètre allant jusqu'à 400 mm de diamètre pour faciliter le serrage autour du conduit de ventilation. Les anneaux de suspension de ce diamètre sont installés à l'aide d'un écrou riveté sur une tige filetée ou un goujon :
CLR/CLRL - écrou riveté M8/M10
CLR-K - écrou riveté M8 uniquement
CLRL-K - écrou riveté M8/M10
CLR/CLRL-K-316L - écrou riveté M8 uniquement
REMARQUE !
Exception : CLR/CLRL-112 - uniquement écrou M8.
Les anneaux de suspension d'un diamètre d > 450 mm doivent être fixés à l'aide de deux tiges filetées. Par conséquent, les écrous à rivets ne sont pas nécessaires pour ces tailles de produits. Les boulons et écrous d'installation sont inclus.
CLR - anneau de suspension en deux parties

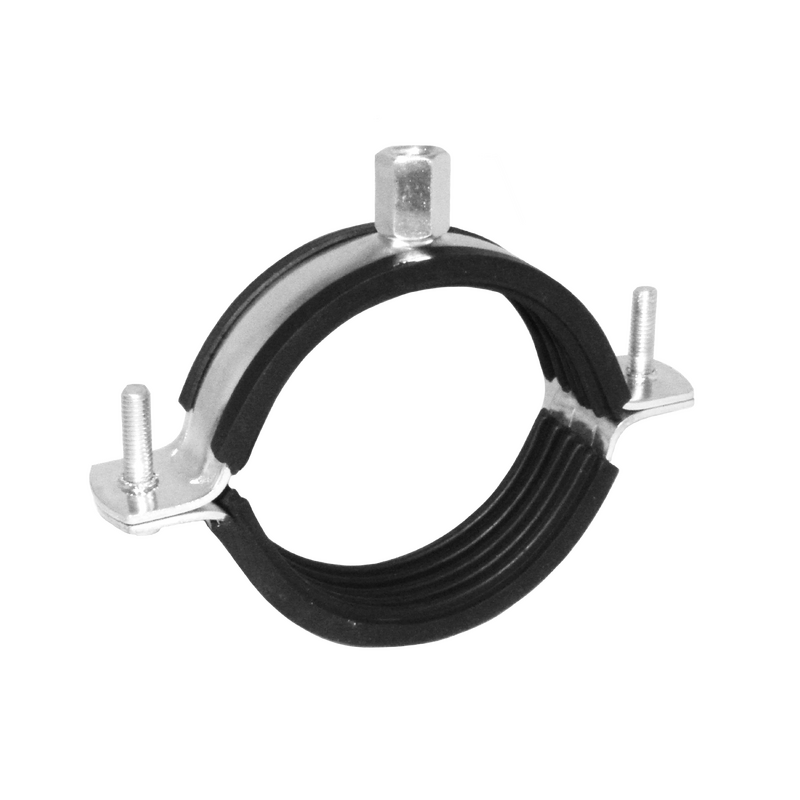

CLRL - anneau de suspension en deux parties avec un revêtement d'amortissement en EPDM. d'amortissement en EPDM.
Matériaux disponibles - Exemple de code produit
CLRL-... - tôle d'acier galvanisée
CLRL-K-... - tôle en acier inoxydable 1.4301/304
CLRL-K-...-316L - tôle d'acier inoxydable 1.4404/316L, enrichie au molybdène
